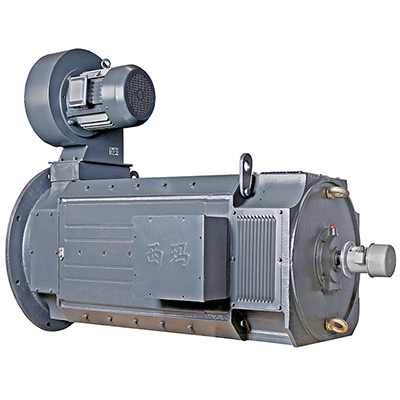

ZSN4系列直流電機
產品特點:西安泰富西瑪ZSN4系列直流電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。
生產廠家:西安泰富西瑪電機|西安電機廠
生產廠家:西安泰富西瑪電機|西安電機廠
業務咨詢
防違查詢
- 產品簡介
- 技術參數
- 常見問題
西安泰富西瑪ZSN4系列直流電機型號說明
西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例:Z表示直流電機;SN表示水泥回轉窯;N4表示第四次系列設計;280表示電機中心高;1表示電樞鐵芯長度代號;1表示端蓋代號;B表示帶補償繞組。
注:315、355機座號均帶補償繞組,“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。
西安泰富西瑪ZSN4系列直流電機概述
西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上,按水泥回轉窯負載的工況特點開發的專用系列產品。
ZSN4系列西安西瑪電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況,按電機的起動矩可達2.5倍額定轉矩的要求,進行設計制造。采用管道通風的冷卻方式,使電機能在粉塵轉大的惡劣環境中,安全可靠的運行。
西安泰富西瑪ZSN4系列直流電機性能
1、電機在下列使用條件應能額定工作:
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電,也可用直流發電機組供電。
2、電機絕緣等級為F級。
3、電動機電樞額定電壓為440V,也可根據用戶要求派生出400V、220V或其他電壓:低電樞電壓為恒轉矩調速,在電樞電流連續條件下,電機最低轉速可達20r/mm,此時仍能維持額定轉矩,轉速平穩。
4、電動機額定勵磁電壓為180V,其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠,在斷開勵磁回路時,需在勵磁繞組二端并聯一個釋放電阻,以防止自感電勢。在勵磁電壓為180~220V時,其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320~370V,其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率,它包括勵磁損耗,但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組,但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》,也可按國際電工委員會標準IEC34-l的要求考核。
西安西瑪電機質量保證
西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊⒊商坠こ虨橐惑w的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪ZSN4系列直流電機訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據,在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3,外形安裝尺寸見圖1-5。
2、對西瑪電機產品有特殊要求時,如雙軸伸、出線盒位置為反盒、帶測速裝置等,均須在合同中明確注出。
3、如所需品種規格在本樣本所列外,或另有其他特殊要求時,經雙方協商同意后簽定合同及技術協議。
西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例:Z表示直流電機;SN表示水泥回轉窯;N4表示第四次系列設計;280表示電機中心高;1表示電樞鐵芯長度代號;1表示端蓋代號;B表示帶補償繞組。
注:315、355機座號均帶補償繞組,“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。
西安泰富西瑪ZSN4系列直流電機概述
西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上,按水泥回轉窯負載的工況特點開發的專用系列產品。
ZSN4系列西安西瑪電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況,按電機的起動矩可達2.5倍額定轉矩的要求,進行設計制造。采用管道通風的冷卻方式,使電機能在粉塵轉大的惡劣環境中,安全可靠的運行。
西安泰富西瑪ZSN4系列直流電機性能
1、電機在下列使用條件應能額定工作:
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電,也可用直流發電機組供電。
1.5、對管道通風冷卻的電機,其風量風壓應滿足下表的規定,進風口在電機非換向器側端蓋上。
機座號 | 風量(m3/h) | 靜壓(Pa) |
ZSN4-225 | 2880 | 1400 |
ZSN4-250 | 3000 | 1400 |
ZSN4-280 | 4000 | 1600 |
ZSN4-315 | 4680 | 1600 |
ZSN4-355 | 5200 | 1600 |
3、電動機電樞額定電壓為440V,也可根據用戶要求派生出400V、220V或其他電壓:低電樞電壓為恒轉矩調速,在電樞電流連續條件下,電機最低轉速可達20r/mm,此時仍能維持額定轉矩,轉速平穩。
4、電動機額定勵磁電壓為180V,其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠,在斷開勵磁回路時,需在勵磁繞組二端并聯一個釋放電阻,以防止自感電勢。在勵磁電壓為180~220V時,其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320~370V,其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率,它包括勵磁損耗,但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組,但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》,也可按國際電工委員會標準IEC34-l的要求考核。
西安西瑪電機質量保證
西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊⒊商坠こ虨橐惑w的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪ZSN4系列直流電機訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據,在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3,外形安裝尺寸見圖1-5。
2、對西瑪電機產品有特殊要求時,如雙軸伸、出線盒位置為反盒、帶測速裝置等,均須在合同中明確注出。
3、如所需品種規格在本樣本所列外,或另有其他特殊要求時,經雙方協商同意后簽定合同及技術協議。
